Hidrolik silindir contası, silindirin içindeki yağı basınç altında tutan ve dışarıdan toz, nem gibi kirleticilerin içeri girmesini engelleyen sızdırmazlık elemanıdır. Silindirin gücü ve hızı doğru çalışsa bile conta yıpranmışsa yağ kaçırır, yük tutmaz ve zamanla mil ile boruya da zarar verir. Bu rehberde contanın ne işe yaradığını, çeşitlerini, malzeme farklarını, doğru seçim kriterlerini ve değişim zamanının geldiğini gösteren belirtileri sade bir dille anlatıyoruz.
Hidrolik silindir contası nedir ve ne işe yarar?
Bir hidrolik silindirde piston, boru içinde yağ basıncıyla ileri geri hareket eder. Pistonun iki yanındaki odacıklar birbirinden ve dış ortamdan ayrılmak zorundadır. Bu ayrımı sağlayan parçalar contalardır. Hidrolik silindir contası üç temel görevi yerine getirir:
- Basıncı tutmak: Pistonun iki tarafı arasında yağ geçişini engeller, böylece silindir yük altında pozisyonunu korur.
- Dışarıya sızıntıyı önlemek: Mil boyunca yağın dışarı çıkmasını engeller.
- Kirliliği dışarıda tutmak: Toz, çamur ve su gibi kirleticilerin silindir içine girmesini önler. Kirlilik, hidrolik sistem arızalarının en sık nedenlerinden biridir.
Silindirin tüm yapısı hakkında genel bilgi için tek etkili, çift etkili ve teleskopik silindir sayfalarımıza göz atabilirsiniz.
Hidrolik silindir contası çeşitleri
Bir silindirde tek bir conta bulunmaz. Her biri farklı bir noktada ve farklı bir görevde çalışan bir conta seti kullanılır. En sık karşılaşılan hidrolik silindir contası çeşitleri şunlardır:
Mil contası (rod seal)
Silindir kapağında, milin geçtiği noktada bulunur. Basınçlı yağın mil boyunca dışarı sızmasını engeller. Dışarıdan görülen yağ kaçaklarının büyük bölümü bu contanın aşınmasından kaynaklanır.
Piston contası
Pistonun üzerinde yer alır ve iki yağ odacığını birbirinden ayırır. Piston contası bozulduğunda yağ bir odadan diğerine geçer. Bu durum dışarıdan sızıntı olarak görünmez, ancak silindir yükü taşıyamaz veya yavaşlar.
Toz keçesi (sıyırıcı)
Milin silindire geri girerken taşıdığı toz, çamur ve nemi sıyırarak temizler. Toz keçesi sağlam olmazsa kirlilik mil contasına ve silindir içine ulaşır, kısa sürede diğer contaları da yıpratır.
Kılavuz bandı (rehber)
Sızdırmazlık yapmaz, ancak mil ve pistonun boru ile metal metale temas etmesini önleyerek yan yükleri taşır. Aşınmış kılavuz bandı, mil ve borunun çizilmesine neden olur.
O-ring ve yedek halka
Statik sızdırmazlık gerektiren noktalarda, örneğin kapak ve boru birleşiminde kullanılır. Yüksek basınçta O-ringin conta aralığına sıkışmasını engellemek için yedek (back-up) halka ile birlikte takılır.
Conta malzemeleri: NBR, poliüretan, FKM ve PTFE
Doğru malzeme, çalışma sıcaklığına, kullanılan hidrolik yağın cinsine ve basınca bağlıdır. Aşağıdaki tablo yaygın malzemelerin genel özelliklerini özetler. Sıcaklık değerleri yaklaşık olup, kesin sınırlar üreticiden üreticiye değişir.
| Malzeme | Yaklaşık sıcaklık aralığı | Güçlü yönü | Dikkat edilecek nokta |
|---|---|---|---|
| NBR (nitril) | -30 °C ile +100 °C arası | Mineral yağlarla uyumlu, ekonomik | Yüksek sıcaklıkta ve ozonda yıpranır |
| Poliüretan (PU) | -30 °C ile +90 °C arası | Aşınmaya ve basınca dayanıklı | Sıcak su ve nemli ortamda bozulabilir |
| FKM (viton) | -20 °C ile +200 °C arası | Yüksek sıcaklık ve kimyasal dayanım | Düşük sıcaklıkta esnekliği azalır, maliyeti yüksektir |
| PTFE | -40 °C ile +200 °C arası | Düşük sürtünme, yüksek hız | Esnek değildir, genellikle elastomer bir yay halkasıyla birlikte kullanılır |
Hidrolik silindir contası nasıl seçilir?
Yanlış seçilen bir hidrolik silindir contası, kısa sürede yeniden arıza yaratır. Seçim yaparken şu kriterleri birlikte değerlendirmek gerekir:
- Ölçü: Mil çapı, boru (silindir gövdesi) iç çapı ve conta kanalı ölçüleri birebir uymalıdır. Ölçüsü bilinmeyen contalarda eski conta numune olarak kullanılabilir.
- Çalışma basıncı: Basınç yükseldikçe daha dayanıklı malzeme ve gerekirse yedek halka kullanılır.
- Sıcaklık: Makinenin çalıştığı ortam ve yağın ısınma düzeyi malzeme seçimini belirler.
- Hidrolik yağ cinsi: Mineral yağ, biyolojik yağ veya su bazlı akışkan her malzemeyle uyumlu değildir.
- Piston hızı: Hızlı çalışan silindirlerde düşük sürtünmeli malzemeler tercih edilir.
- Çalışma ortamı: Toz, çamur veya su ile çalışan iş makinelerinde toz keçesi kalitesi ayrıca önem kazanır.
- Yüzey kalitesi: Mil yüzeyi çizikliyse yeni conta da kısa sürede hasar görür. Bu yüzden honlanmış boru ve kromlu mil kalitesi conta ömrünü doğrudan etkiler.
Hidrolik silindir contası değişim zamanı: belirtiler
Contalar için herkes için geçerli sabit bir saat veya yıl değeri yoktur. Ömür, çalışma koşullarına göre değişir. Bu nedenle değişim kararı çoğunlukla belirtilere bakılarak verilir:
- Mil üzerinde yağ filmi veya damlama: Mil contasının görevini tam yapmadığını gösterir.
- Yük altında yavaş çökme: Silindir yükü pozisyonunda tutamıyorsa piston contasından iç kaçak olabilir.
- Hız ve güç kaybı: Yağ iç kısımda bir odadan diğerine geçtiği için silindir yavaşlar.
- Kapakta yağ ve çamur birikmesi: Toz keçesi veya mil contası hasar görmüş olabilir.
- Hareket sırasında sarsıntı veya titreme: Aşınan kılavuz bandı ya da çizilmiş yüzey söz konusu olabilir.
Yağ kaçağı belirtilerini ayrıntılı incelemek isterseniz hidrolik yağ kaçaklarının tespiti ve önlenmesi yazımıza bakabilirsiniz.
Conta arızalarının yaygın nedenleri
Contayı değiştirmek tek başına çözüm olmayabilir. Arızanın nedeni giderilmezse yeni hidrolik silindir contası da kısa sürede bozulur. Sık görülen nedenler şunlardır:
- Kirli hidrolik yağ ve tıkalı filtre
- Çizilmiş, paslanmış veya çukurlaşmış mil yüzeyi
- Eğilmiş mil nedeniyle oluşan düzensiz yük. Bu konuda piston milinde eğilme nedenleri yazısını okuyabilirsiniz.
- Aşırı sıcaklık veya uyumsuz yağ kullanımı
- Ani basınç artışları (şok yükler)
- Montaj sırasında kesilen, bükülen veya burulan contalar

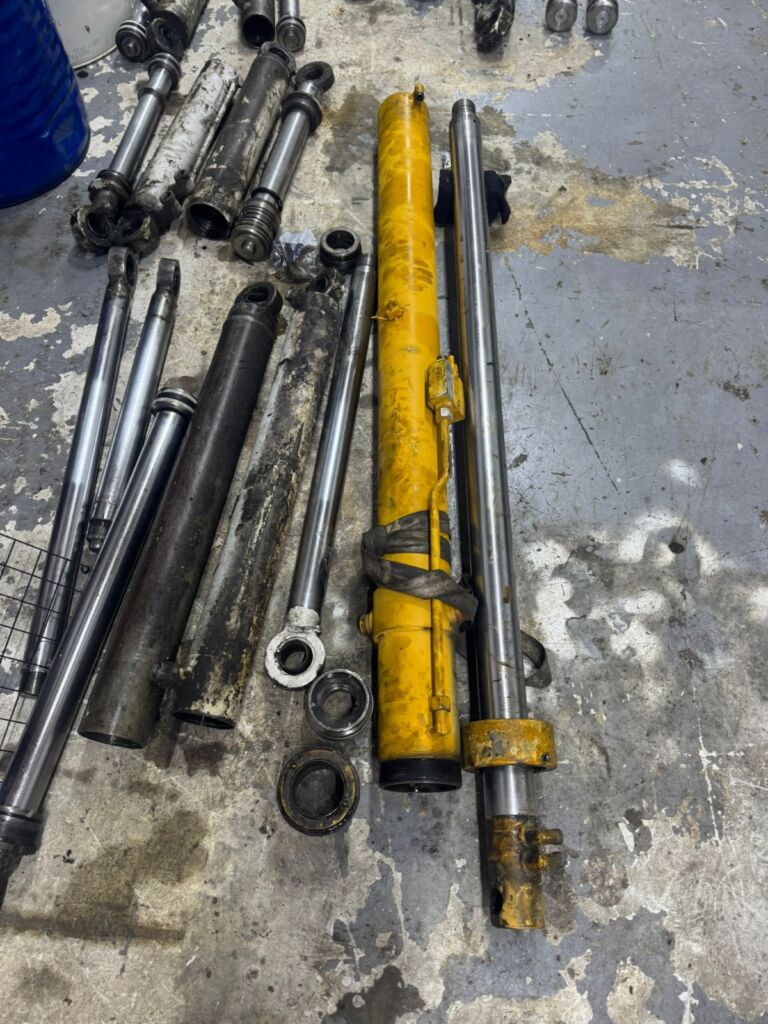

Conta değişiminde dikkat edilecek adımlar
Conta değişimi sırasında yapılan küçük hatalar, yeni contanın ömrünü kısaltır. Genel olarak şu sıra izlenir:
- Silindir sökülmeden önce sistem basıncı tamamen boşaltılır ve silindir temizlenir.
- Eski contalar keskin olmayan aletlerle çıkarılır, conta kanalları zarar görmeden temizlenir.
- Mil, boru ve kanal yüzeyleri çizik, pas ve çapaklara karşı kontrol edilir.
- Yeni contalar, mil ve boruyla uyumlu hidrolik yağla hafifçe yağlanır.
- Montaj sırasında dişler ve keskin kenarlar koruyucu bir kılıf veya montaj konisi ile örtülür.
- Silindir toplandıktan sonra basınç altında sızdırmazlık ve hareket testi yapılır.
Bu işlemleri kendi imkanlarınızla yapmak zor geliyorsa hidrolik silindir tamiri ve revizyonu hizmetimizde arıza tespiti, parça yenileme ve test adımlarını sizin için yürütüyoruz. Standart olmayan ölçülerde parça gerekirse hidrolik yedek parça imalatı ile numuneye veya çizime göre üretim yapılabilir.
Sık sorulan sorular
Hidrolik silindir contası ne kadar dayanır?
Sabit bir süre yoktur. Çalışma basıncı, sıcaklık, yağ temizliği, mil yüzey durumu ve çalışma sıklığı ömrü belirler. Bu yüzden düzenli gözle kontrol ve belirtileri takip etmek, takvime bağlı değişimden daha sağlıklıdır.
Sadece contayı değiştirmek yeterli olur mu?
Mil ve boru yüzeyi sağlamsa genellikle evet. Ancak yüzeyde çizik veya aşınma varsa, yeni conta da kısa sürede yıpranır. Bu durumda mil veya boru yenilenmeli ya da yüzey işlemi yapılmalıdır.
Conta seti ile tek conta arasında fark var mı?
Aynı silindirdeki contalar benzer sürede yıprandığı için genellikle set halinde değiştirilmesi önerilir. Böylece kısa süre sonra başka bir contanın sızdırmasıyla silindiri yeniden sökme ihtiyacı azalır.
Conta ölçüsünü nasıl öğrenebilirim?
Mil çapı, boru iç çapı ve kanal ölçüleri ölçülerek bulunur. Ölçüsü belli değilse eski conta veya silindir numunesi göndererek ölçüyü belirleyebilirsiniz.
Sonuç
Hidrolik silindir contası, küçük bir parça gibi görünse de silindirin verimini, güvenliğini ve ömrünü belirleyen ana elemanlardan biridir. Doğru ölçü, uygun malzeme ve temiz bir montaj, arızaları önlemenin temelidir. Silindirinizde yağ kaçağı, güç kaybı veya yük tutmama sorunu yaşıyorsanız bizimle iletişime geçin, durumu birlikte inceleyelim. Hidrolik silindirlerin genel çalışma prensibi hakkında daha fazla bilgi için Wikipedia’daki Hydraulic cylinder maddesine (İngilizce) de bakabilirsiniz.
